101 Control system Question with Answer

Control system Question with Answer

1.What is frequency respons?

A frequency response is the steady state response of a system when the  input to the system is a sinusoidal signal.

 2.List out the different frequency domain specification.

The frequency domain specification are i)Resonant peak. ii)Resonant frequency.

3.Define resonantPeak (r)?

The maximum value of the magnitude of closed loop transfer function is Called

resonant peak

4.Define Resonant frequency(f)?

   The frequency at which resonant peak occurs is called resonant freqency

5.What is bandwidth?

The bandwidth is the range of frequencies for which the system gain Is more than 3 dbB.The bandwidth is a measure of the ability of a feedback system to reproduce the input signal ,noise rejection characteristics and rise time.

6.Define Cut-off rate?

The slope of the log-magnitude curve near the cut-off is called cut-off rate. The cut-off rate indicates the ability to distinguish the signal from noise.

7.Define –Gain Margin?

The gain margin,kg is defined as the reciprocal of the magnitude of the open loop transfer function at phase cross over frequency.

 Gain margin kg = 1 / |  G(jω pc) |

 8.Define Phase cross over?

The frequency at which, the phase of open loop transfer functions is called phase cross over frequency ω pc.

9.What is phase margin?

The phase margin ,γ is the amount of phase lag at the gain cross over Frequency required to bring system to the verge of instability.

 10What is a compensator?

A device inserted into the system for the purpose of satisfying the specifications is called as a compensator.

11.Define Gain cross over?

The gain cross over frequency ω gc  is the frequency at which the magnitude of the open loop transfer function is unity.

12.What is Bode plot?

 The Bode plot is the frequency response plot of the transfer function of a system. A Bode plotconsists of two graphs. One is the plot of magnitude of sinusoidal transfer function versus logω.The other is a plot of the phase angle of a sinusoidal function versus log ω.

13.What are the main advantages of Bode plot?

The main advantages are:

i) Multiplication of magnitude can be in to addition.

ii) A simple method for sketching an approximate log curve is available.

iii) It is based on asymptotic approximation. Such approximation is sufficient if rough information on the frequency response characteristic is needed.

 iv) The phase angle curves can be easily drawn if a template for the phase angle curve of 1+jω is available.

14.Define Corner frequency?

The frequency at which the two asymptotic meet in a magnitude plot is Called
 corner frequency.

15.Define Phase lag and phase lead?

     A negative phase angle is called phase lag. A positive phase angle is called phase lead.

16.What are M circles?

The magnitude of closed loop transfer function with unit feed back can be shown to be in the for every value if M.These circles are called M circles.

17.What is Nichols chart?

The chart consisting if M & N loci in the log magnitude versus phase diagram is called Nichols chart.

18.What are two contours of Nichols chart?

Nichols chart of M and N contours, superimposed on ordinary graph. The M contours are the magnitude of closed loop system in decibels and the N contours are the phase angle locus of closed loop system.

19.How is the Resonant Peak(Mr), resonant frequency(Wr ) , and band Width determined from Nichols chart?

i) The resonant peak is given by the value of .contour which is tangent to G(jω ) locus.
ii) The resonant frequency is given by the frequency of G(jω ) at the tangecy point.

iii) The bandwidth is given by frequency corresponding to the intersection point of G(jω ) and –3dB M-contour.

 20.What are the advantages of Nichols chart?

The advantages are:

i) It is used to find the closed loop frequency response from open loop frequency
 response.
 ii) Frequency domain specifications can be determined from Nichols chart.
iii) The gain of the system can be adjusted to satisfy the given specification.

 21.What are the two types of compensation?

 i. Cascade or series compensation

 ii. Feedback compensation or parallel compensation

 22.What are the three types of compensators?

i. Lag compensator

ii. Lead compensator

iii. Lag-Lead compensator

 23.What are the uses of lead compensator?

 speeds  up  the  transient  response  ,increases  the  margin  of  stability  of  a  system, increases the system error constant to a limited extent.

 24.What is the use of lag compensator?

Improve the steady state behavior of a system, while nearly preserving its transient responsee.

 25.When is lag lead compensator is required?

The lag lead compensator is required when both the transient and steady State response of a system has to be improved

26.What is nyquist contour?

 The contour that encloses entire right half of S plane is called nyquist contour.

 27.State Nyquist stability criterion.

If the Nyquist plot of the open loop transfer function G(s) corresponding to The nyquist control in the S-plane encircles the critical point –1+j0 in the Counter clockwise direction as many times as the number of right half S-plane poles of G(s),the closed loop system is stable.

28.Define Relative stability

Relative stability is the degree of closeness of the system,it an indication of strength or degree of stability.

 29.What are the two segments of Nyquist contour?

i. An finite line segment C1 along the imaginary axis. ii. An arc C2 of infinite radius.

30.What are root loci?

The path taken by the roots of the open loop transfer function when the loop gain is varied from 0 to _ are called root loci.

 31.What is a dominant pole?

The dominant pole is a air of complex conjugate pair which decides the Transient response of the system.

32.What are the main significances of root locus?

i. The main root locus technique is used for stability analysis.

ii. Using root locus technique the range of values of K, for as table system can be determined.

33.What are the effect of adding a zero to a system?

Adding a zero to a system increases peak overshoot appreciably.

34.What are N circles?

If the phase of closed loop transfer function with unity feedback is _, then tan will be in the form of circles for every value of _. These circles are called N circles.

 35.What is control system?

A system consists of a number of components connected together to perform a specific function . In a system when the output quantity is controlled by varying the input quantity then the system is called control system.

 36.What are the two major types of control system?

The two major types of control system are open loop and closed loop

 37.Define open loop control system.

The control system in which the output quantity has no effect upon the input quantity are called open loop control system. This means that the output is not feedback to the input for correction.

 38.Define closed loop control system.

The control system in which the output has an effect upon the input quantity so as to maintain the desired output value are called closed loop control system.

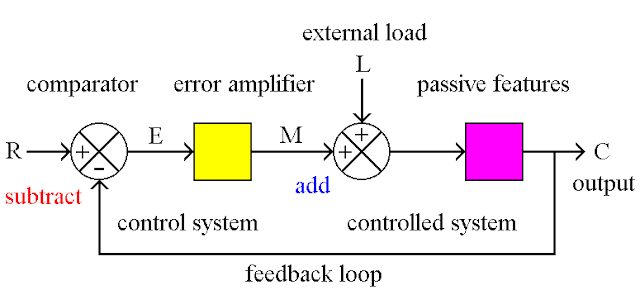

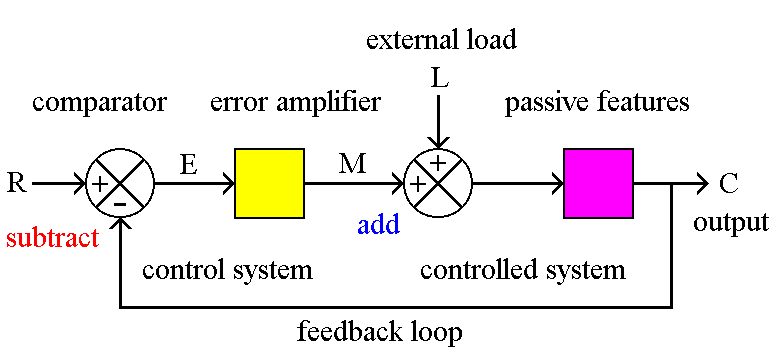

 39.What are the components of feedback control system?

The components of feedback control system are plant , feedback path elements, error detector and controller.

40.Define transfer function.

The  T.F of a system is defined as the ratio of the  laplace transform of output to laplace transform of input with zero initial conditions.

 41.What are the basic elements used for modeling mechanical translational system.

Mass, spring and dashpot

 42.What are the basic elements used for modeling mechanical rotational system?

Moment of inertia J,fdashpo with rotational frictional coefficient B and torsional spring w     ith stiffness K

 43.Name two types of electrical analogous for mechanical system.

The two types of analogies for the mechanica system are Force voltage and force curre
  nt analogy

44.What is block diagram?

 A block diagram of a system is a pictorial representation of the functions performed by eachcomponent of the system and shows the flow of signals. The basic elements of block diagram are blocks, branch point and summing point.

45.What is the basis for framing the rules of block diagram reduction technique?

The rules for block diagram reduction technique are framed such that any modification made on the diagram does not alter the input output relation.

46.What is a signal flow graph?

A signal flow graph is a diagram that represents a set of simultaneousalgebraic equations .By taking L.T the time domain differential equations governing a control system can be transferred to a set of algebraic equations in s-domain.

47. What is transmittance?

The transmittance is the gain acquired by the signal when it travels from one node to another node in signal flow graph.

48.What is sink and source?

Source is the input node in the signal flow graph and it has only outgoing branches. Sink is a output node in the signal flow graph and it has only incoming branches.

49.Define non touching loop.

The loops are said to be non touching if they do not have common nodes.

50.Write Masons Gain formula.

Masons Gain formula states that the overall gain of the system is

T = 1/ ∆∑ Pk ∆k

k-no.of forward paths in the signal flow graph. Pk- Forward path gain of kth forward path

∆ = 1-[sum of individual loop gains ] +[sum of gain products of all possible

combinations of two non touching loops]-[sum of gain products of all possible combinations of three non touching loops]+…

∆k =∆ for that part of the graph which is not touching kth forward path.

51.Write the analogous electrical elements in force voltage analogy for the elements of mechanical translational system.
Force-voltage e Velocity v current i Displacement x-charge q Frictional coeff BResistance R Mass M- Inductance L

Stiffness K-Inverse of capacitance 1/C

52.Write the analogous electrical elements in force current analogy for the elements of mechanical translational system.

Force current i

Velocity-voltage v

 Displacement

xflux_Frictional

coeff B conductance 1/R Mass M-

capacitance C

 Stiffness K

Inverse of inductance 1/L

53.Write the force balance equation of an ideal mass element .

F = M d2x /dt2

54. Write the force balance equation of ideal dashpot element .

F = B dx /dt

55. Write the force balance equation of ideal spring element .

F = Kx

56.Distinguish between open loop and closed loop system

Open loop system	Closed loop system
1.Innaccurate	Accurate
2.Simple and economical	Complex and costlier
3.The   changes   in  output due  to external disturbance are not corrected	The  changes  in  output  due to external  disturbances are corrected automatically
4.They are generally stable	Great  efforts  are  needed  to  design    a stable System

57.What is servomechanism?

The servomechanism is a feedback control system in which the output is mechanical position (or time derivatives of position velocity and acceleration,)

58.Why is negative feedback invariably preferred in closed loop system?

The negative feedback results in better stability in steady state and rejects any disturbance signals.

59.What is transient response?

The transient response is the response of the system when the system changes from one state to another.

60.What is steady state response?

The steady state response is the response of the system when it approaches infinity.

61.What is an order of a system?

The order of a system is the order of the differential equation governing the system. The order of the system can be obtained from the transfer function of the given system.

62.Define Damping ratio.

Damping ratio is defined as the ratio of actual damping to critical damping.

63.List the time domain specifications. The time domain specifications are i.Delay time

ii.Rise time iii.Peak time iv.Peak overshoot

64.Define Delay time.

The time taken for response to reach 50% of final value for the very first time is delay time.

65.Define Rise time.

The time taken for response to raise from 0% to 100% for the very first time is rise time.

66.Define peak time.

The time taken for the response to reach the peak value for the first time is peak time.

67.Define peak overshoot.

Peak overshoot is defined as the ratio of maximum peak value measured from the Maxmium value to final value

68.Define Settling time.

Settling time is defined as the time taken by the response to reach and stay within specified error.

69.What is the need for a controller?

The controller is provided to modify the error signal for better control action

70.What are the different types of controllers?

Proportional controller, PI controller, PD controller, PID controller

71.What is proportional controller?

It is device that produces a control signal which is proportional to the input error signal.

72.What is PI controller?

It is device that produces a control signal consisting of two terms –one proportional to error signal and the other proportional to the integral of error signal

73.What  is  the  significance  of  integral  controller  and  derivative  controller  in  a  PID controller?

The proportional controller stabilizes the gain but produces a steady state error. The integral control reduces or eliminates the steady state error.

74.Why derivative controller is not used in control systems?

The derivative controller produces a control action based on the rate of change of error signal and it does not produce corrective measures for any constant error.

75.Define Steady state error.

The steady state error is defined as the value of error as time tends to infinity.

76.What is the drawback of static coefficients?

The main draw back of static coefficient is that it does not show the variation of error with time and input should be standard input.

77. What is step signal?

The step signal is a signal whose value changes from zero to A at t= 0 and remains constant at A for t & gt;0.

78. What is ramp signal?

The ramp signal is a signal whose value increases linearly with time from an initial value of zero at t=0.the ramp signal resembles a constant velocity.

79.What is a parabolic signal?

The parabolic signal is a signal whose value varies as a square of time from an initial value of zero at t=0.This parabolic signal represents constant acceleration input to the signal.

80.What are the three constants associated with a steady state error?

Positional error constant Velocity error constant Acceleration error constant

81.What are the main advantages of generalized error co-efficients?

i) Steady state is function of time.

ii) Steady state can be determined from any type of input

82. What are the effects of adding a zero to a system?

Adding a zero to a system results in pronounced early peak to system response thereby the peak overshoot increases appreciably.

83. State-Magnitude criterion.

The magnitude criterion states that s=sa will be a point on root locus if for that value of s ,

| D(s) | = |G(s)H(s) | =1

84.State – Angle criterion.

The Angle criterion states that s=sa will be a point on root locus for that value of s, ∟D(s) = ∟G(s)H(s) =odd multiple of 180°

85. What is a dominant pole?

The dominant pole is a pair of complex conjugate pair which decides the transient response of the system.

86.What is stepper motor?

A stepper motor is a device which transforms electrical pulses into equal increments of rotary shaft motion called steps.

87.What is servomotor?

The motors used in automatic control systems or in servomechanism are Called servomotors. They are used to convert electrical signal into angular motion.

 88.Name the test signals used in control system

The commonly used test input signals in control system are impulse step ramp acceleration and sinusoidal signals.

89.Define BIBO stability.

A linear relaxed system is said to have BIBIO stability if every bounded Input resultsin a bounded output.

 90.What is the necessary condition for stability.

The necessary condition for stability is that all the coefficients of the characteristic polynomial be positive.

 91.What is the necessary and sufficient condition for stability.

The necessary and sufficient condition for stability is that all of the elements in the first column of the routh array should be positive.

 92.What is quadrant symmetry?

The symmetry of roots with respect to both real and imaginary axis called quadrant symmetry.

 93.What is limitedly stable system?

For a bounded input signal if the output has constant amplitude oscillations Then the system may be stable or unstable under some limited constraints such a system is called limitedly stable system.

94.What is synchros?

A synchros is a device used to convert an angular motion to an electrical signal
 or vice versa.

 95.What is steady state error?

 The steady state error is the value of error signal e(t) when t tends to infinity.

96.What are static error constants

 The Kp Kv and Ka are called static error constants.

 97.What is the disadvantage in proportional controller?

 The disadvantage in proportional controller is that it produces a constant steady state error.

 98.What is the effect of PD controller on system performance?

The effect of PD controller is to increase the damping ratio of the system and so the peak overshoot is reduced.

 99.Why derivative controller is not used in control system?

The derivative controller produces a control action based on rare of change of error signal and it does not produce corrective measures for any constant error. Hence derivative controller is not used in control system

 100.What is the effect of PI controller on the system performance?

The PI controller increases the order of the system by one, which results in reducing the steady state error .But the system becomes less stable than the original system.

 101. What is PD controller?

 PD controller is a proportional plus derivative controller which produces an output signal consisting of two time -one proportional to error signal and other proportional to the derivative of the signal.
